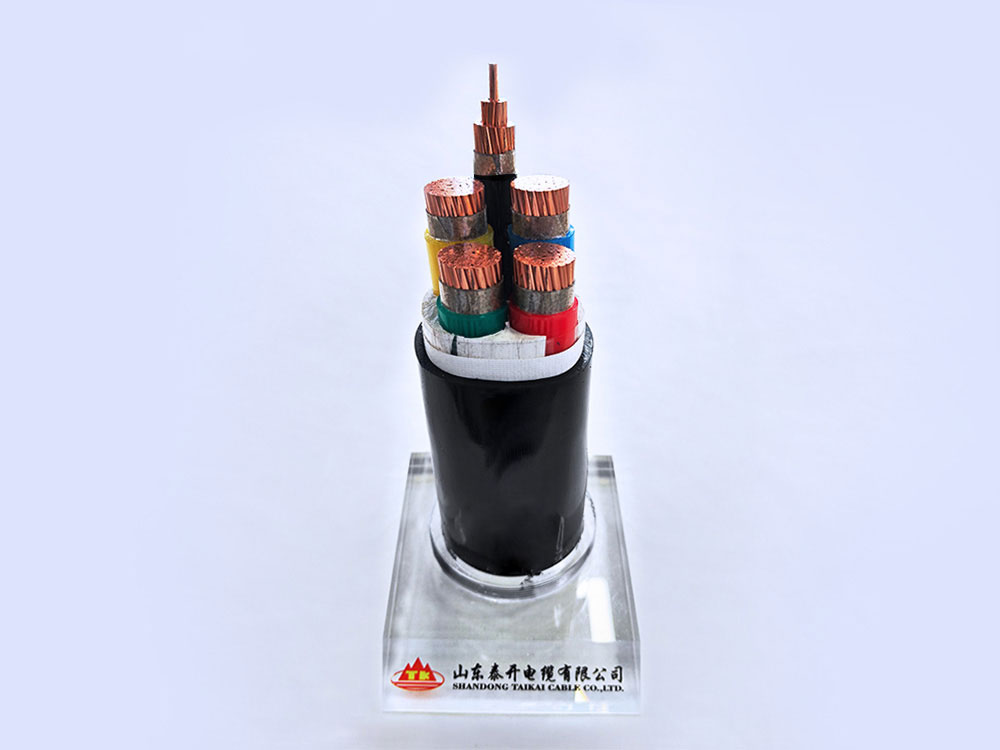

一、产品用途
本产品适用于额定电压3kV及以下输配电线路中或用于工业装置中固定敷设，使用范围包含敷设室内、直埋土壤、隧道、电缆沟、管道、矿井等，并且可以根据客户要求生产阻燃、耐火等。
二、执行标准
本产品执行 IEC 60502-2021、GB/T 12706.1-2020。
三、使用特性
1、电缆正常运行时导体允许的长期最高温度为70 ℃；短路时（最长持续时间不超过 5s），电缆导体允许的最高温度为160℃；
2、聚氯乙烯护套电缆的敷设温度应不低于 0℃；
聚乙烯或聚烯烃护套电缆的敷设温度应不低于-10 ℃；
3、电缆安装时的弯曲要求：
1）单芯无铠装电缆最小弯曲半径20D；
2）单芯有铠装电缆最小弯曲半径15D；
3）多芯无铠装电缆最小弯曲半径15D；
4）多芯有铠装电缆最小弯曲半径12D。
注：D为电缆外径
四、产品型号规格
1、产品型号
型号 | 名称 | |
铜芯 | 铝芯 | |
VV | VLV | 聚氯乙烯绝缘聚氯乙烯护套电力电缆 |
VY | VLY | 聚氯乙烯绝缘聚乙烯或聚烯烃护套电力电缆 |
VV22 | VLV22 | 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
VV23 | VLV23 | 聚氯乙烯绝缘钢带铠装聚乙烯或聚烯烃护套电力电缆 |
VV32 | VLV32 | 聚氯乙烯绝缘细圆钢丝铠装聚氯乙烯护套电力电缆 |
VV33 | VLV33 | 聚氯乙烯绝缘细圆钢丝铠装聚乙烯或聚烯烃护套电力电缆 |
VV42 | VLV42 | 聚氯乙烯绝缘粗圆钢丝铠装聚氯乙烯护套电力电缆 |
VV43 | VLV43 | 聚氯乙烯绝缘粗圆钢丝铠装聚乙烯或聚烯烃护套电力电缆 |
2、产品规格
芯数 | 截面mm2 | |
0.6/1kV | 1.8/3kV | |
1 | 1.5～500 | 10～500 |
2、3、4、5 | 1.5～500 | 10～500 |
3+1、4+1、3+2 | 1.5～500 | 10～500 |
五、产品性能指标
1、导体直流电阻
标称截面 | 20℃时导体最大电阻/（Ω/km） | |
铜 | 铝 | |
10 | 1.83 | 3.08 |
16 | 1.15 | 1.91 |
25 | 0.727 | 1.20 |
35 | 0.524 | 0.868 |
50 | 0.387 | 0.641 |
70 | 0.268 | 0.443 |
95 | 0.193 | 0.320 |
120 | 0.153 | 0.253 |
150 | 0.124 | 0.206 |
185 | 0.0991 | 0.164 |
240 | 0.0754 | 0.125 |
300 | 0.0601 | 0.100 |
400 | 0.0478 | 0.0778 |
500 | 0.0366 | 0.0605 |
2、交流电压试验
额定电压U0/U kV | 0.6/1 | 1.8/3 |
试验电压/kV | 3.5 | 6.5 |
试验时间/min | 5 | |
性能要求 | 不击穿 | |
