一、产品用途
本产品用于城市交通地铁、轻轨或安全性可靠性要求较高的直流用电区域，可在隧道、高架桥、电缆沟槽的支架或桥架上敷设。
二、执行标准
本产品执行GB/T 28429-2012。
三、使用特性
1、电缆正常运行时导体允许的长期最高温度为90℃；短路时（最长持续时间不超过 5s），电缆导体允许的最高温度为 250℃；
2、电缆的敷设温度应不低于 0℃；
3、电缆敷设时最小弯曲半径20D，D为电缆外径。
四、产品型号规格
1、产品型号
型号 | 名称 |

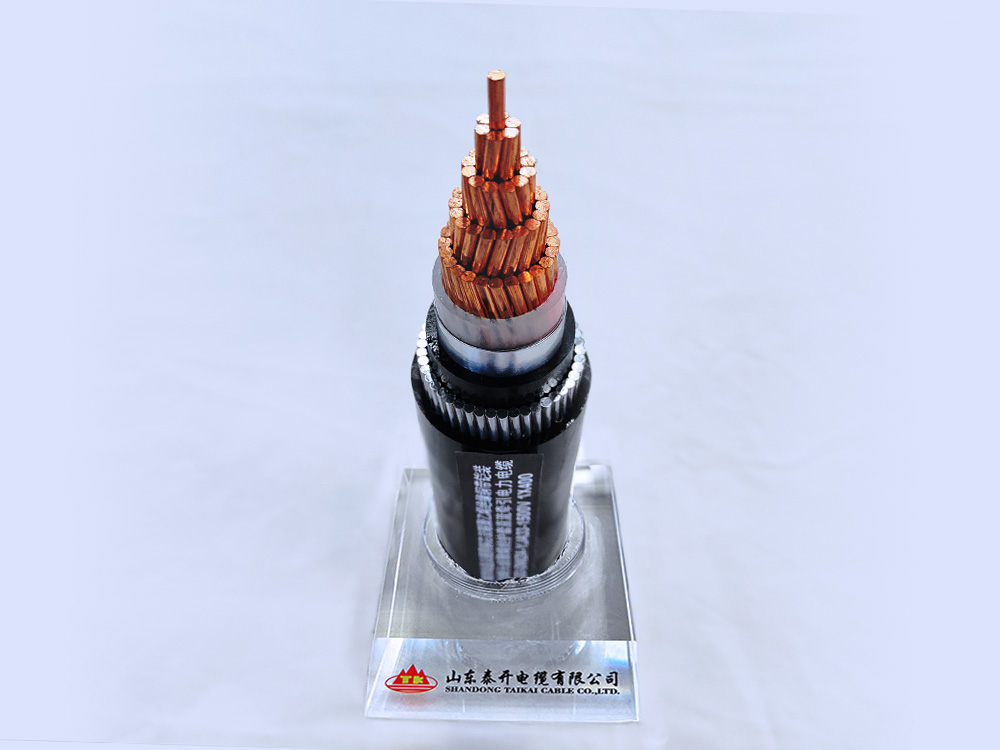

GD-YJY33 | 城市轨道交通用铜芯交联聚乙烯绝缘铜带铠装聚烯烃护套直流牵引电力电缆 |
GD-YJA33 | 城市轨道交通用铜芯交联聚乙烯绝缘铝塑综合护层铜带铠装聚烯烃护套直流牵引电力电缆 |
2、产品规格
额定电压U0 V | 1500 |
标称截面/mm2 | 120～500 |
五、产品性能指标
1、导体直流电阻
标称截面/mm2 | 20℃时导体最大电阻/（Ω/km） |
铜 | |
120 | 0.153 |
150 | 0.124 |
185 | 0.0991 |
240 | 0.0754 |
300 | 0.0601 |
400 | 0.0470 |
500 | 0.0366 |
2、交流电压试验
额定电压U0 V | 1500 |
试验电压/kV | 2.7 |
试验时间/min | 5 |
性能要求 | 绝缘不击穿 |
