一、产品概述

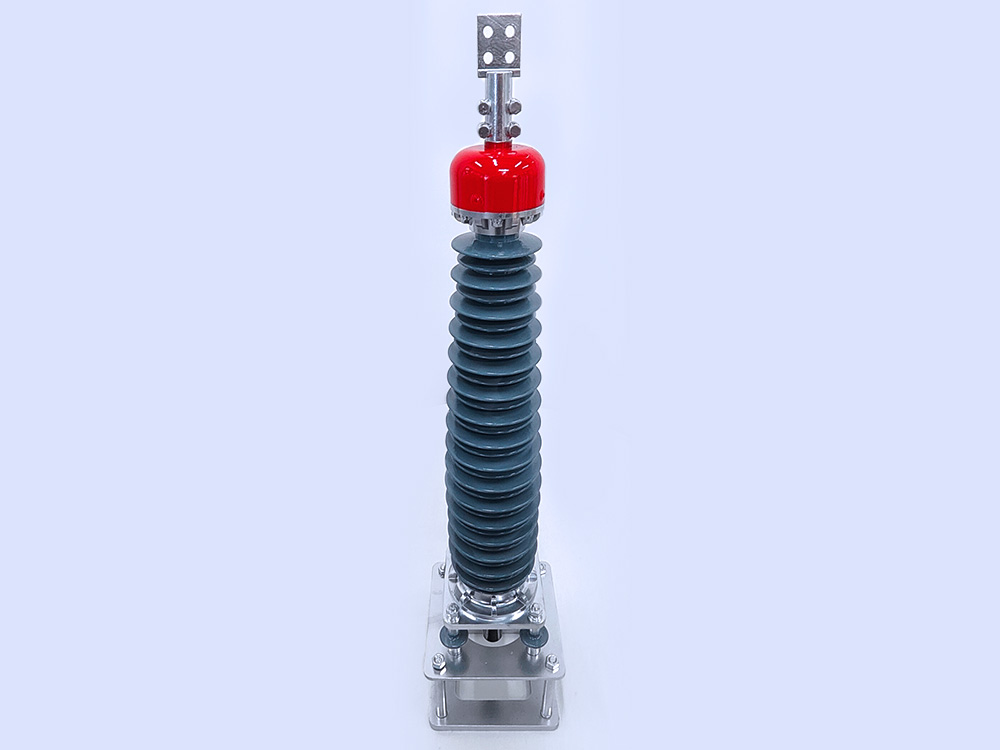

复合套管户外终端由出线端子、屏蔽罩、硅橡胶复合外套、应力锥、尾管等零部件组成，关键部件应力锥采用进口液体硅橡胶注橡成型，为增强型应力锥结构，可靠性高。硅橡胶复合外套内部为高强度玻璃纤维缠绕管，重量轻，防爆性能好。复合套管内填充聚异丁烯绝缘油，采用高质量的密封圈部件，确保了产品长期运行的绝缘性和可靠性。
二、 产品特点
◆ 采用进口高弹性模量的液体硅橡胶和增强型应力锥结构，确保应力锥对电缆绝缘界面的稳定压力，消除了产品长期运行后应力锥应力松弛而导致界面压力下降的隐患、确保产品的长期可靠运行；
◆ 终端出线连接棒和电缆导体之间采用压接连接、出线连接棒安装后可承受导线 2kN 的水平拉力，机械强度高；
◆ 终端的出线连接棒上端配有通用活动出线连接夹具，架空线连接方便、灵活；
◆ 在终端的顶部配有防晕屏蔽罩，可以有效密封雨水并屏蔽上端零部件产生电晕的可能；
◆ 终端尾管上配有电缆铝护套专用接地线耳，可以满足电缆正常运行及短路运行情况下的接地需求；
◆ 终端内部填充流动性很好的聚异丁烯绝缘油绝缘介质，与硅橡胶材料及内部的其它绝缘材料之间不存在溶胀现象；
◆ 复合套管内部采用高强度玻璃纤维缠绕管，外绝缘为固体硅橡胶，具有良好的耐污性能及机械强度；
