一、主要用途

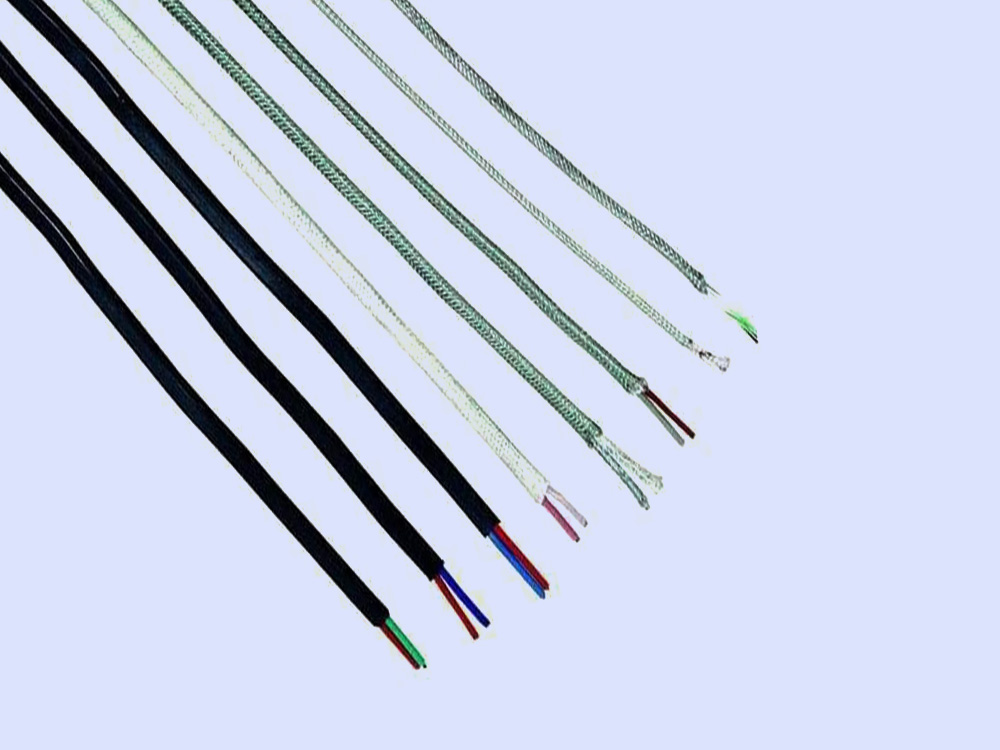

补偿导线与补偿电缆是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。
二、执行标准
本产品执行GB/T 4989-2013。
三、使用特性
耐热级：-65~+200℃及-65~+260℃两种;
普通级：-40~+70℃及-40~+105℃两种;
最小弯曲半径：不小于导线外8倍;
补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍。
四、产品型号规格
1、产品型号
型号 | 名称 |
SC或RC | 铜-铜镍0.6补偿型导线 |
KCA | 铁-铜镍22补偿型导线 |
NC | 铁-铜镍18补偿型导线 |
EX | 镍铬10-铜镍45延长型导线 |
铁-铜镍45延长型导线 | 铁-铜镍45延长型导线 |
TX | 铜-铜镍45延长型导线 |
2、产品规格
截面mm2 | 0.2-2.5 |
五、产品性能指标
型号 | 补偿导线温度范围℃ | 使用分类 | 热电偶测盘端温度 |
SC或RC | 0-100 | G | 1000 |
SC或RC | 0-200 | H | 1000 |
KCA | 0-100 | G | 900 |
KCA | 0-200 | H | 900 |
KCB | 0-100 | G | 900 |
KX | -20-100 | G | 900 |
KX | -25-200 | H | 900 |
NC | 0-100 | G | 900 |
NC | 0-200 | H | 900 |
NX | -20-100 | G | 900 |
NX | -25-200 | H | 900 |
EX | -20-100 | G | 500 |
EX | -25-200 | H | 500 |
JX | -20-100 | G | 500 |
JX | -25-200 | H | 500 |
TX | -20-100 | G | 300 |
TX | -25-200 | H | 300 |
