一、产品执行标准

二、产品型号名称

YJLW02(YJLLW02)－铜芯（铝芯）交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆。

YJLW03(YJLLW03)－铜芯（铝芯）交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆。

YJLW02-Z(YJLLW02-Z)－铜芯（铝芯）交联聚乙烯绝缘皱纹铝套聚氯乙烯护套纵向阻水电力电缆。

YJLW03-Z(YJLLW03-Z)－铜芯（铝芯）交联聚乙烯绝缘皱纹铝套聚乙烯护套纵向阻水电力电缆。

我公司还可生产与上述型号相对应的阻燃型电缆，根据客户要求还可生产低烟无卤、低烟低卤、防白蚁型等。

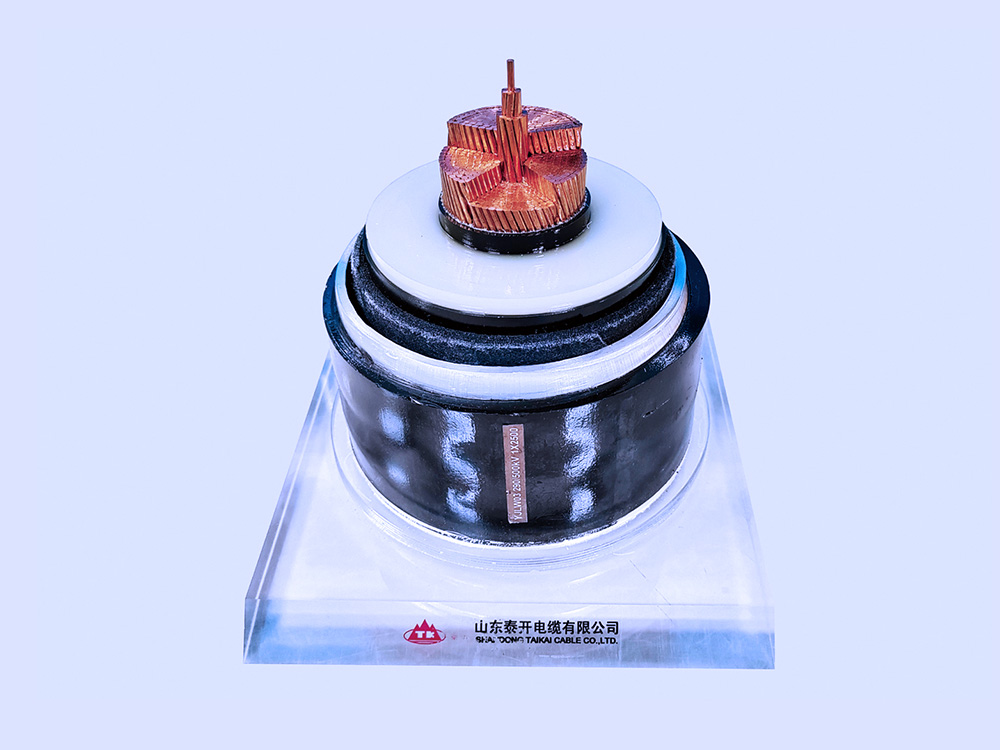

三、电缆结构

1、导电线芯（800mm²以下截面导体为紧压圆形，800mm²以上截面导体为分割导体结构，800mm²导体可采用紧压圆形或分割导体结构）；

2、导体屏蔽层（含半导电包带层）；

3、交联聚乙烯绝缘层；

4、绝缘屏蔽层；

5、纵向阻水缓冲层；

6、皱纹铝护套（外表面涂有防腐层）；

7、聚乙烯或聚氯乙烯外护层及半导电层（涂敷或挤制）。

四、使用特性与使用环境

1、导体最高工作温度为90℃，短路时（最长持续时间不超过5s）导体最高温度不超过250℃。

2、电缆允许最大侧压力为5kN/m。

3、导体允许的最大牵引强度：铜导体70N/mm²；铝导体40N/mm²。

4、电缆敷设环境温度不低于0℃，最小弯曲半径不小于20 倍电缆外径。

5、PVC外护套电缆主要适用于有一般防火要求和对外护套有一定绝缘要求的电缆线路。PE 外护套电缆主要适用于对外护套绝缘要求较高、较为潮湿的直埋敷设的电缆线路以及对燃烧时产生的气体有低毒性要求时。

五、产品与工艺

工艺流程：

1、导体

铜杆采用Φ8mm 杆，含氧量小于18ppm，导电率大于100%IACS。

铝杆采用经稀土优化处理制成的Φ9.5mm 杆，电气及机械性能得到很大提高。

电缆导体由铜或铝线绞制而成，800mm² 及以下采用拉模紧压圆形绞合，导电线芯圆整度好，紧压系数高，800mm² 及以上的采用分割式，减少集肤效应，降低交流电阻，提高电缆传输容量。

紧压圆形导体、分割导体扇形块在框式绞线机上制造。该生产线由计算机控制，扇形块可预扭成一定节距的螺旋状，以保证顺利绞合。分割导体扇形块在盘式绞线机上绞合形成结构稳定的圆形导体。导体中可添加吸水膨胀材料以实现沿导体方向的纵向阻水功能。

2、绝缘和屏蔽

绝缘采用进口超净交联聚乙烯绝缘料，内外屏蔽采用进口超光滑半导电交联聚乙烯屏蔽料。绝缘与内外屏蔽在立式生产线（VCV）上采用三层共挤完成。VCV 生产线从芬兰麦拉斐尔公司、德国特乐斯特公司引进，生产线全部由计算机控制。

绝缘料在1000 级超净化环境内全封闭自重力喂料，避免了绝缘料被环境污染或与输料管壁摩擦而带入杂质。

三层共挤十字机头，保证内屏蔽、绝缘、外屏蔽界面光洁、平滑、紧密。

导体预热器的使用，可驱除导体内的潮气，使绝缘交联时更趋均匀一致。

EX-RAY8000 测厚测偏仪的在线使用，可及时观察电缆绝缘和屏蔽厚度以便于控制调整。采用全干式交联及冷却工艺。

在线应力消除装置可有效松弛绝缘线芯内部因急剧冷却而产生的残余应力，进一步提高电缆的电气及机械性能，特别是防止残余应力释放时对电缆终端和接头造成的危害。

3、半导电阻水缓冲层

选用优质半导电吸水膨胀带包覆在绝缘线芯上，作为纵向阻水功能的缓冲层。

4、金属护套

采用焊接皱纹铝结构，既可满足电缆的短路容量，又有重量轻、强度大、易弯曲的特点，同时具有优异的径向防水和耐腐蚀性能。

5、外护层

采用PVC 或PE 材料，可根据用户要求，提供低烟低卤、防白蚁型或双层护套等结构。在挤制的外套上涂敷或挤制半导电层，作为外护层的耐压试验电极。

六、交联聚乙烯绝缘电力电缆主要结构尺寸
