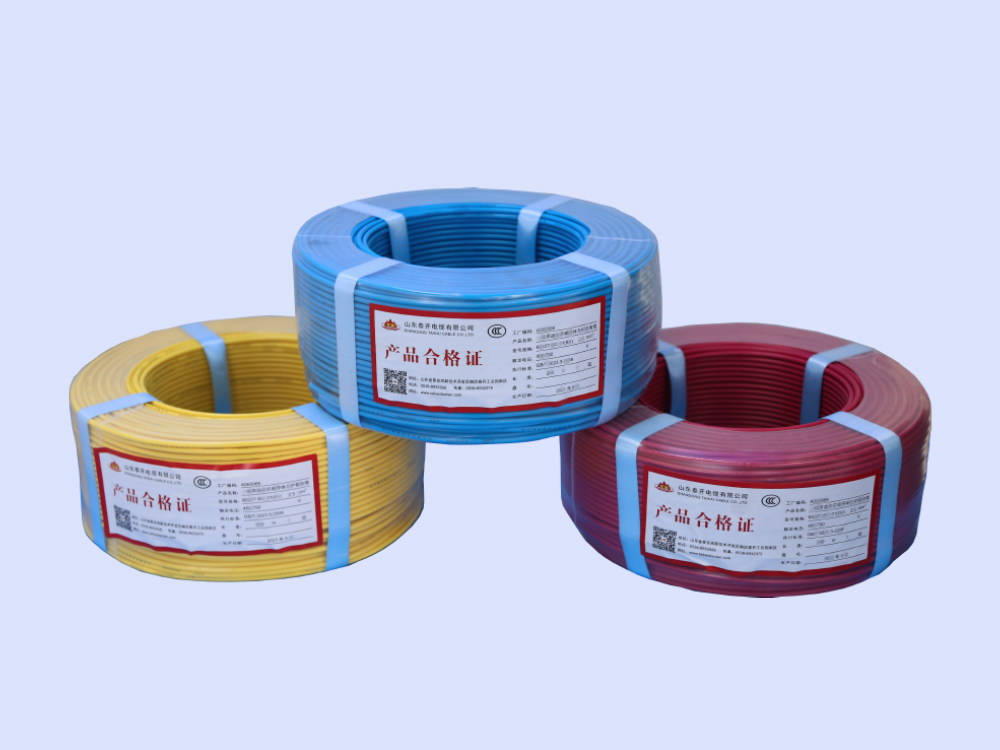

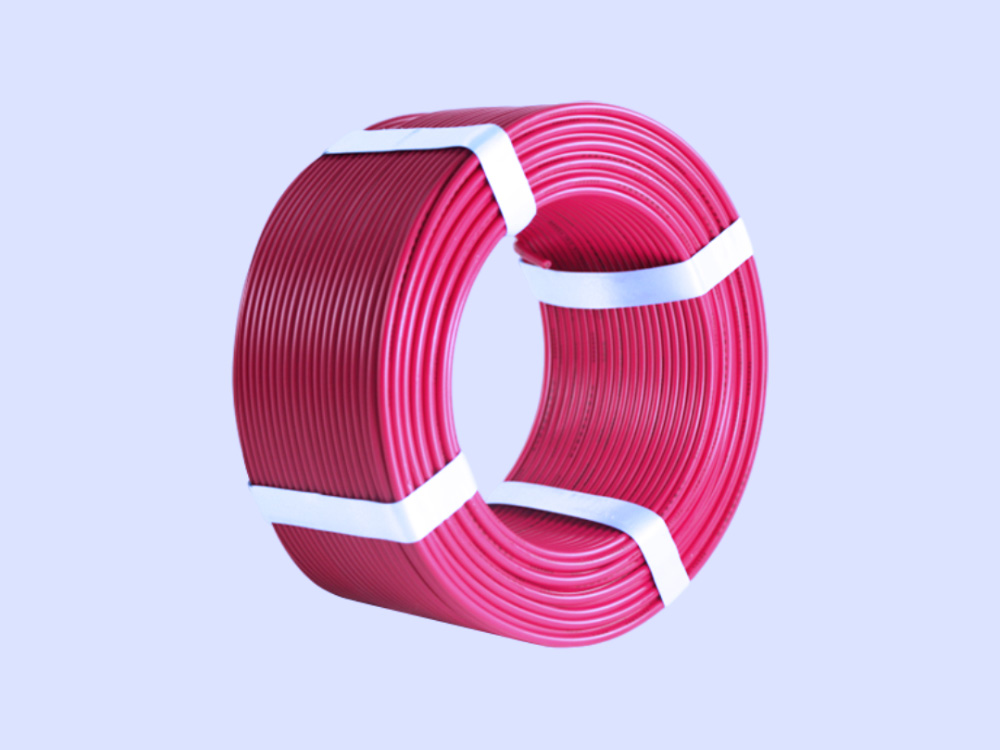

一、产品用途
适用于交流额定电压450/750V及以下动力、日用电器、仪器仪表及电信设备等线路，且多用于各种械设备当中，弯曲性较强。
二、执行标准
本产品执行GB/T 5023-2008、JB/T 8734-2016、3C认证。
三、使用特性
1、导体采用优质无氧铜，导电好，发热小，满足长时间负荷使用；
2、电线具有良好的电气绝缘性能、力学性能和不延燃性能，质量可靠、方便耐用；
3、电缆正常运行时的最高工作温度不超过70℃，敷设时的最低温度不超过0℃。
四、产品型号规格
1、产品型号
型号 | 名称 |
60227 IEC 01-BV | 一般用途单芯硬导体无护套电缆 |
60227 IEC 02-RV | 一般用途单芯软导体无护套电缆 |
60227 IEC 05-BV | 内部布线用导体温度70℃单芯实心导体无护套电缆 |
60227 IEC 06-RV | 内部布线用导体温度70℃单芯软导体无护套电缆 |
60227 IEC 10-BVV | 轻型聚氯乙烯护套电缆 |
60227 IEC 52-RVV | 轻型聚氯乙烯护套软线 |
60227 IEC 53-RVV | 普通聚氯乙烯护套软线 |
BLV | 铝芯聚氯乙烯绝缘电线 |
BVR | 铜芯聚氯乙烯绝缘软电线 |
BVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 |
BLVV | 铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 |
BVVB | 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 |
BLVVB | 铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 |
RVV | 铜芯聚氯乙烯绝缘聚乙烯护套软电缆 |
RVVP | 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 |
五、产品性能指标
1、导体直流电阻
标称截面 mm2 | 20℃时导体最大电阻/（Ω/km） | |
铜 | 铜 | |
0.5 | 30.6 | 39.0 |
0.75 | 24.5 | 26.0 |
1.0 | 18.1 | 19.5 |
1.5 | 12.1 | 13.3 |
2.5 | 7.41 | 9.79 |
4 | 4.61 | 7.98 |
6 | 3.08 | 4.95 |
10 | 1.83 | 1.91 |
16 | 1.15 | 1.21 |
25 | 0.727 | 0.780 |
35 | 0.524 | 0.554 |
50 | 0.387 | 0.386 |
70 | 0.268 | 0.272 |
95 | 0.193 | 0.206 |
120 | 0.153 | 0.161 |
150 | 0.124 | 0.129 |
185 | 0.0991 | 0.106 |
240 | 0.0754 | 0.0801 |
300 | 0.0601 | 0.0641 |
2、浸水耐压性能
工作条件/单位 | 电压等级 | |
450/750V | 300/500V、300/300V | |
浸水时间/h | 1 | 1 |
水温/℃ | 20±5 | 20±5 |
电压/V | 2500 | 2000 |
持续时间/min | 5 | 5 |
结果/- | 不击穿 | 不击穿 |
